Sblocco Vodafone Station

virtualbox

Premessa:
Queste informazioni provengono dal forum facilewifi.eu, io le ho solo riunite ed ho cercato di fare una procedura eseguibile da chiunque. Ringrazio gli Admin del forum e gli utenti che hanno condiviso le loro esperienze.
Non mi assumo nessuna responsabilità, fate tutto a vostro rischio e pericolo.

A chi può interessare:

Chiunque abbia una vodafone station con le specifiche sotto riportate e la vuole utilizzare con un operatore diverso da Vodafone e Fastweb.

Modello: EchoLife HG553
Vers. hard.: HG55MAGV VER.A
Vers. soft.: EchoLife_HG553V100R001C06″”B070SP09″”
Per visualizzare queste informazioni digitiamo in un browser 192.168.1.1 e nella videata principale troviamo i dati.

Quali vantaggi otteniamo:

La Vodafone Station è un dispositivo huawei. Ha molte funzionalità che non si trovano nei modem\router standard. Gestisce connessioni ADSL standard e all’occorrenza con chiavina usb per connessioni UMTS.Questo in modalità trasparente per il client, quidi chi naviga non deve modificare niente sul computer. Questa funzione può tornare comoda anche nel caso si abbia una connessione solo con Internet Key, ma vogliamo collegare ad internet più computer.
Si può collegare una memoria USB e condividerla con i client. Permette la gestione di un Server DHCP, permette un accesso SSH e molto altro.
Attualmente il firmware disponibile è il B070SP09.

Di cosa abbiamo bisogno:

  •  Vodafone Station

Modello: EchoLife HG553
Vers. hard.: HG55MAGV VER.A
Vers. soft.: EchoLife_HG553V100R001C06″”B070SP09″”

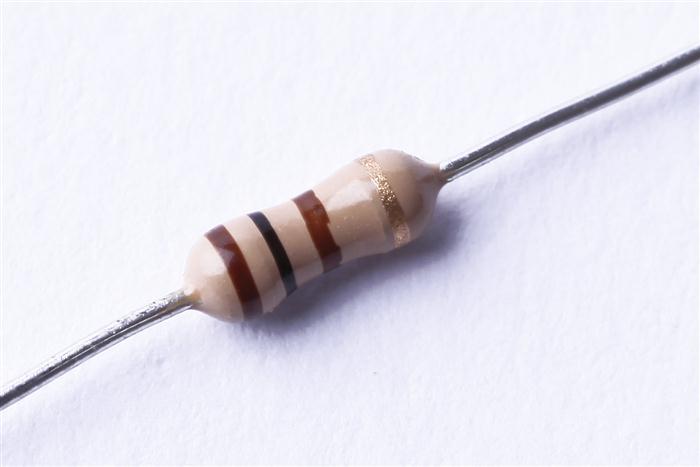

  •  4 resistenze da 100hom 1\4 di watt.  (circa 0,5€)

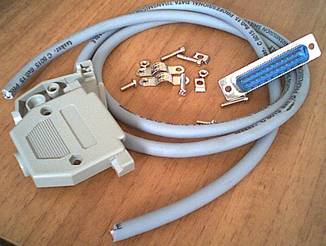

  •  1 connettore per porta parallela.        (circa 1€)
  • 1 saldatore a stagno.                             (circa 10€)
  • cavo.
    resistenzaparallelasaldatore



  • Software:
  •  tjtag3
  •  alice_debrick
  •  cfe.bin
  •  software b_21 spagnolo o simili\derivati.

(Nota: in questi giorni i link indicati hanno problemi di accessibilità. Qui trovate il software necessario. )

Per eseguire lo sbocco della Vodafone Station dobbiamo collegare un cavo Jtag alla Main Board. Non dobbiamo fare i cavi  più lunghi di 10-15cm

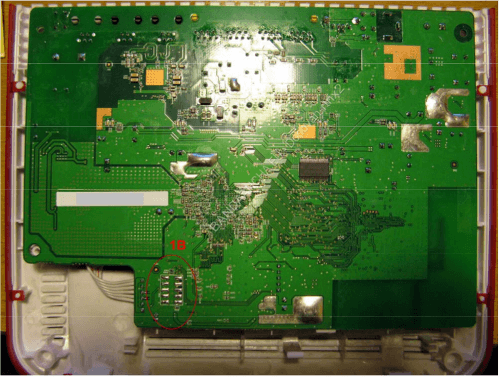

Identifichiamo il connettore della Main Board evidenziato come 1B rosso.

mb2

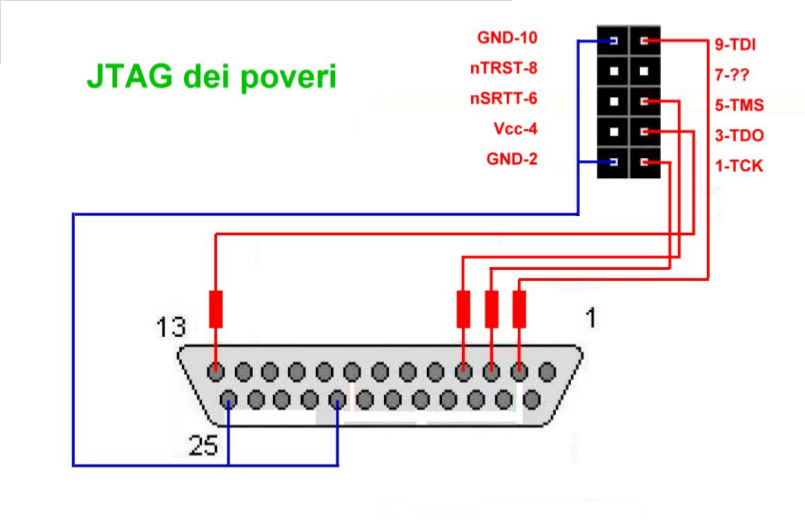

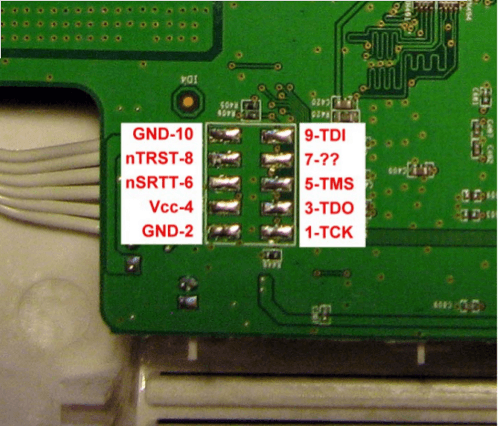

Seguiamo questo schema per il collegamento.

jtagmb3

Il connettore per parallela ha la pedinatura segnata sotto i piedini dove andremo a saldare i cavi.

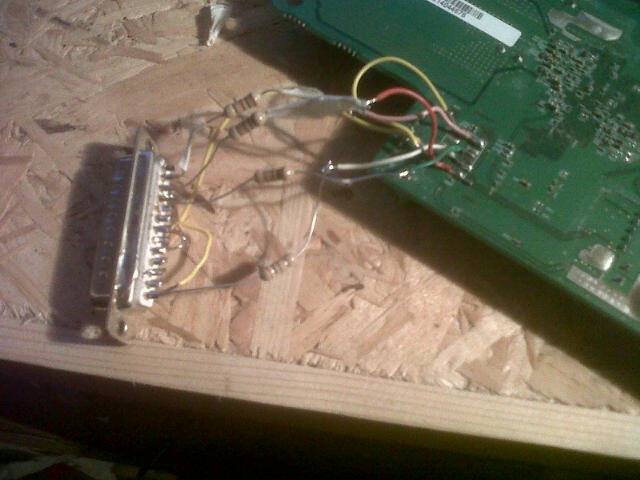

jtag-on-b

Al termine avremo una cosa simile a questa.

Adesso creiamo una cartella “vs” in “c:\” e scompattiamo l’archivio giveio.zip jtag.zip e alice_debrick03.zip facciamo in modo che tutti i files siano in “c:\vs”.

Adesso colleghiamo il cavo alla porta parallela del pc e accendiamo la V.S.

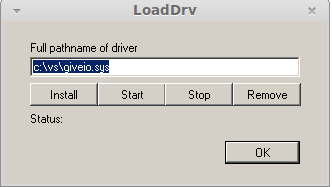

Andiamo nella cartella c:\vs e facciamo doppio click sul file “LOADDRV.exe” digitiamo “c:\vs|giveio.sys” in seguito premiamo install e start.

giveio

Questo passaggio ci permette di caricare il driver per il funzionamento del cavo Jtag.

Verifichiamo il funzionamento. Per farlo apriamo un prompt di DOS. Da start -> esegui -> CMD:EXE  e premiamo invio.

Digitiamo “cd\” e premiamo invio. Adesso “cd vs” epremiamo invio. Dopo ogni comando è necessario spengere e riaccendere la Vodafone Station.

Adesso digitiamo tjtag3.exe -probeonly

Se il risultato è come quello sotto è necessario rivedete i passaggi sopra,collegamenti, saldature ecc.

tjtag3

Se abbiamo un messaggio positivo possiamo procedere oltre.

Eseguiamo un salvataggio della CFE con il comando

alice03 -backup:cfe

terminato possiamo procedere con la formattazione della CFE

tjtag3 -erase:cfe

e riscriviamola

Alice03 -flash:cfe /cable:xilinx

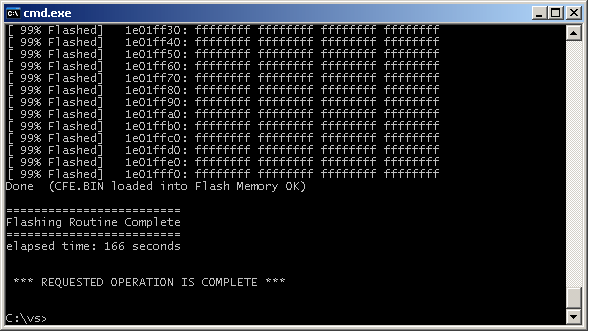

se procede tutto per il meglio vedremo una schermata come questa.

alice03-2

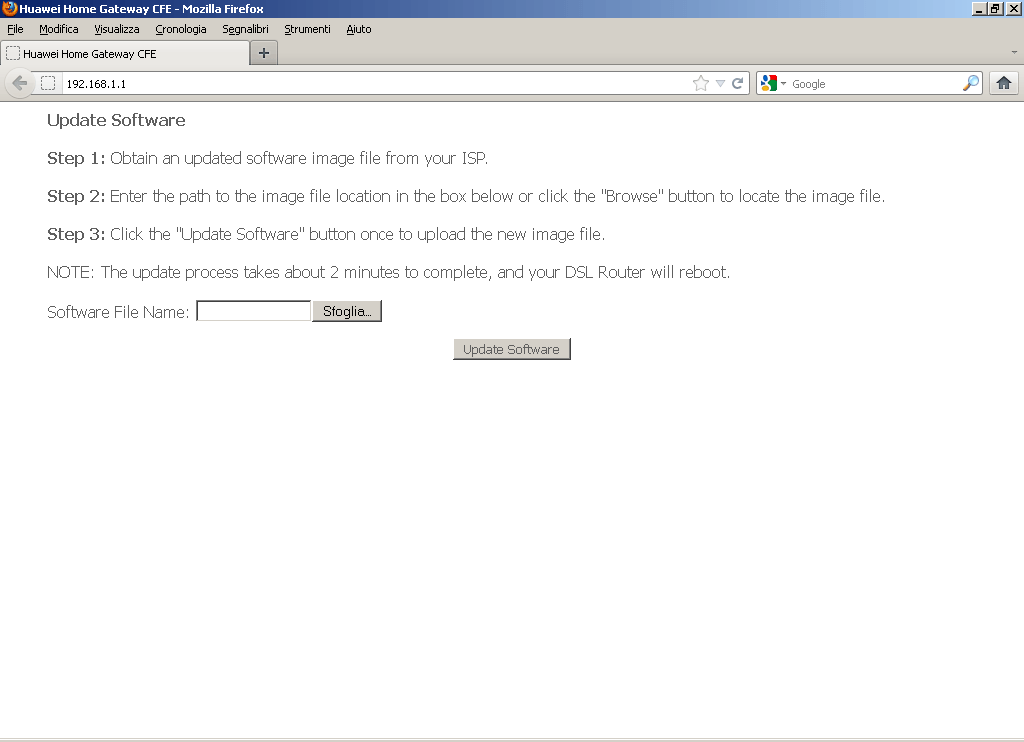

Adesso apriamo il browser all’indirizzo 192.168.1.1 , vedremo una schermata dove ci chiede di caricare il firmware desiderato.

alice03-3

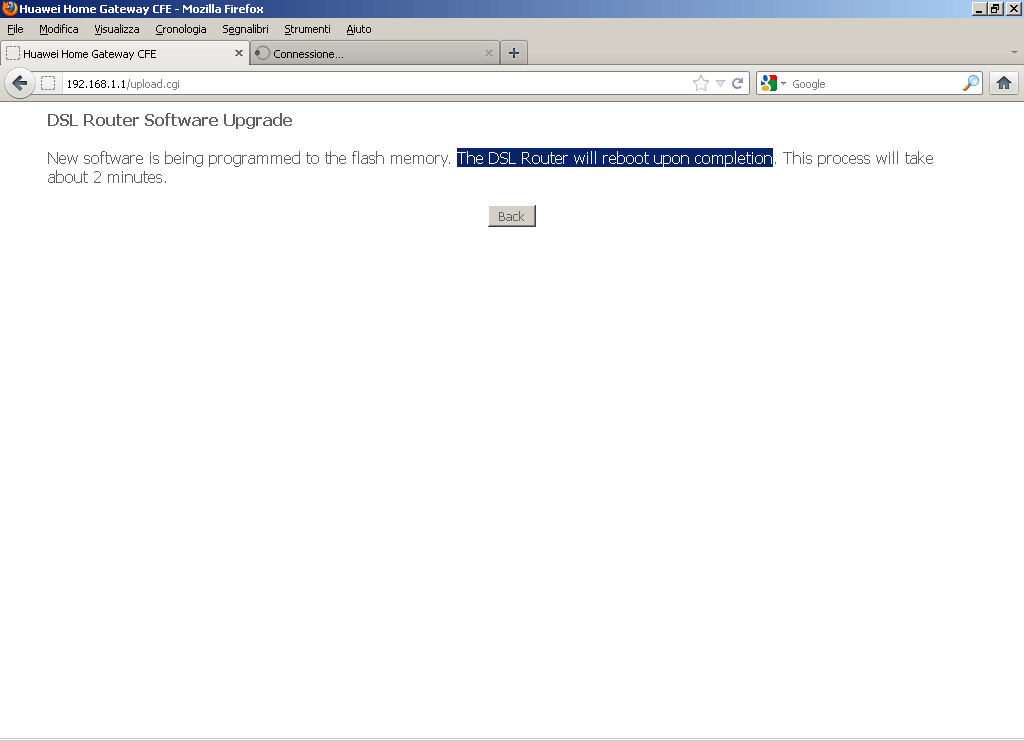

scegliamo il firmware “HG553kisumu 260111.bin” o quello che abbiamo scelto premiamo il tasto update software.

alice03-4

Attendiamo quelche minuto. Se abbiamo scelto il firmware “HG553kisumu 260111.bin” riavviamo la Vodafone Station.

Cambiamo l’ip del computer e mettiamo questi parametri:

ip: 192.168.0.5  subnet 255.255.255.0

gateway: 192.168.0.1 DNS non importa per il momento.

Apriamo il Browser sull’indirizzo http://192.168.0.1   ci verra chiesta User: admin  Password: VF-EShg553

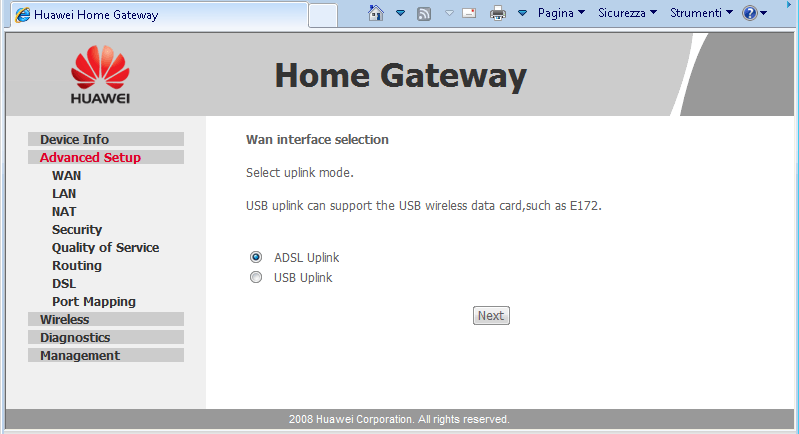

Adesso abbiamo pieno accesso alla Vodafone Station con nuovo firmware.

b21
