DRBD : Network RAID 1

Fino ad ora sono state illustrate soluzioni RAID applicate a singole macchine, ma è possibile garantire la protezione dai dati anche attraverso RAID distribuiti, in soluzioni ad alta affidabilità. Uno fra i progetti più interessanti in questo ambito, giunto allo stato di piena maturità, è sicuramente DRBD (http://www.drbd.org).
DRBD permette di replicare dati (in mirror, sul modello del RAID 1) da una macchina primaria definita “master” ad una secondaria definita “slave” attraverso una connessione di rete dedicata, tipicamente ottenuta dal collegamento di due schede di rete attraverso un cavo “cross” (senza disporre quindi di uno switch apposito).
Tecnicamente DRBD è un modulo del kernel, proprio come sono moduli quelli del RAID e come per questi moduli la gestione di DRBD è affidata ad una serie di utilities che comprende (come per mdadm) un demone che gestisce ed attiva le configurazioni. La sostanziale differenza tra DRBD ed i moduli standard di RAID è che questo modulo non è ancora incluso nei sorgenti ufficiali del kernel. Per questo motivo prima di poter utilizzare DRBD è necessario compilare il moduli del kernel partendo dai sorgenti.
Tipicamente DRBD viene utilizzato insieme al programma heartbeat, che consente di estenderne le funzionalità attraverso la gestione dei failover. Per failover si intendono tutte quelle situazioni in cui un servizio erogato da una macchina, se questa smette di funzionare, rimane accessibile attraverso una seconda che ne garantisce l’accessibilità costante.
I servizi erogabili attraverso heartbeat sono molteplici e possono riguardare i più svariati utilizzi : da un webserver ad un database MySQL, per arrivare a dei filesystem condivisi via NFS o SAMBA.
Nel case study di questo paragrafo verranno illustrate le operazioni necessarie all’installazione di DRBD e alla sua integrazione con heartbeat affinché condivida un filesystem in rete via NFS e SAMBA.

Case Study 2 – DRBD in una soluzione di alta affidabilità con heartbeat, NFS e SAMBA.

Il seguente case study descrive quanto è stato fatto per la società 3Dvision che effettua consulenza, supervisione e produzione di elaborazioni digitali destinate ai settori pubblicitario, promozionale e televisivo.
La grande quantità di dati trattati e la criticità del loro contenuto hanno sempre imposto la memorizzazione di questi attraverso hardware proprietario. Nella rete era infatti installato un dispositivo NAS (Network Attached Storage), che attraverso un sistema operativo proprietario, rendeva disponibile il proprio spazio.
Nel momento in cui il NAS si è guastato, si è optato per una scelta di radicale cambiamento, basata su hardware di consumo e software Opensource. E’ stato quindi acquistato hardware per creare due macchine identiche ciascuna con processore AMD Sempron 3200 MegaHertz, un GigaByte di RAM, due schede di rete Gigabit e quattro dischi da 300 GigaByte.
L’obiettivo finale è stato quello di ottenere 1,2 Tb di spazio debitamente protetto e condiviso in rete attraverso SAMBA ed NFS.

Sviluppo del progetto

Su entrambe le macchine è stato installato il sistema operativo Debian Sarge in forma minimale, senza cioè ambiente grafico, attraverso un lettore DVD esterno collegato via USB. In questo modo si sono potuti sfruttare tutti e due i canali IDE per il collegamento dei quattro dischi da 300 GigaByte gestiti attraverso il kernel in RAID 0, per un totale di 1,2 TeraByte di spazio disponibile.
Per ovviare all’insicurezza dettata dalla scelta del RAID 0 (se un disco dei quattro cessa di funzionare, tutto il sistema cade) si è scelto di effettuare un RAID 1 in rete attraverso DRBD. In questo modo si è sfruttata la capacità di scrittura parallela del RAID 0 e l’affidabilità della copia dati del Network RAID 1 via DRBD.

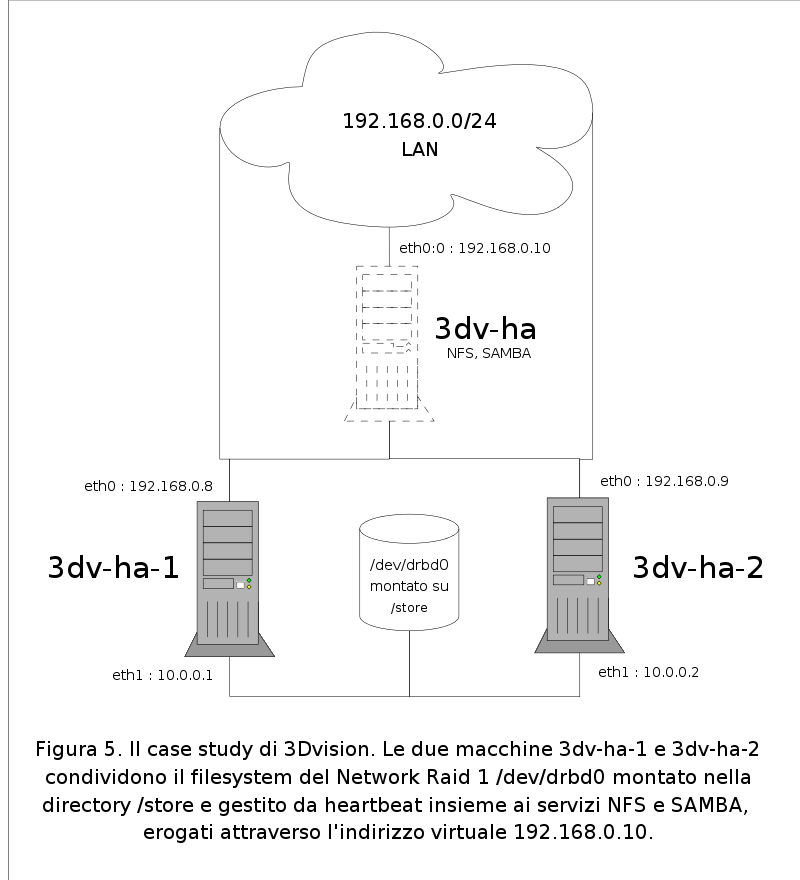

Il progetto è rappresentato in figura 5 :

Figura 5

Figura 5

Configurazione di DRBD

Al termine delle installazioni lo schema di partizionamento delle macchine è il seguente :

$ fdisk -l

Disk /dev/hda: 300.0 GB, 300090728448 bytes
255 heads, 63 sectors/track, 36483 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes

   Device Boot      Start         End      Blocks   Id  System
/dev/hda1               1          30      240943+  82  Linux swap / Solaris
/dev/hda2              31        1246     9767520   83  Linux
/dev/hda3            1247       36483   283041202+  fd  Linux raid autodetect

Disk /dev/hdb: 300.0 GB, 300090728448 bytes
255 heads, 63 sectors/track, 36483 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes

   Device Boot      Start         End      Blocks   Id  System
/dev/hdb1               1          30      240943+  82  Linux swap / Solaris
/dev/hdb2              31       36483   292808722+  fd  Linux raid autodetect

Disk /dev/hdc: 300.0 GB, 300090728448 bytes
255 heads, 63 sectors/track, 36483 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes

   Device Boot      Start         End      Blocks   Id  System
/dev/hdc1               1          30      240943+  82  Linux swap / Solaris
/dev/hdc2              31       36483   292808722+  fd  Linux raid autodetect

Disk /dev/hdd: 300.0 GB, 300090728448 bytes
255 heads, 63 sectors/track, 36483 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes

   Device Boot      Start         End      Blocks   Id  System
/dev/hdd1               1          30      240943+  82  Linux swap / Solaris
/dev/hdd2              31       36483   292808722+  fd  Linux raid autodetect

Disk /dev/md0: 1189.3 GB, 1189342216192 bytes
2 heads, 4 sectors/track, 290366752 cylinders
Units = cylinders of 8 * 512 = 4096 bytes

Disk /dev/md0 doesn't contain a valid partition table

Ciascuno dei quattro dischi contiene un’area di swap ed un’area dedicata al RAID, solo il primo dei quattro contiene una partizione da 10 Giga destinata alla partizione root.
Lo stato del RAID 0 sulle due macchine è il seguente :

$ cat /proc/mdstat
Personalities : [linear] [raid0] [raid1] [raid5] [multipath] [raid6] [faulty]
md0 : active raid0 hdd2[3] hdc2[2] hdb2[1] hda3[0]
      1161467008 blocks 64k chunks

unused devices: <none>

Entrambe possiedono una device /dev/md0 di circa 1,2 TeraByte gestita in RAID 0 dal kernel.
La prima fase del progetto riguarda l’installazione dei pacchetti necessari a ricompilare il kernel secondo la comodissima metodologia Debian, insieme alle utility ed ai sorgenti di DRBD :

$ apt-get install kernel-source kernel-package bzip2 libncurses5-dev drbd0.7-utils drbd0.7-module-source

Per creare il kernel personalizzato vanno decompressi i sorgenti e lanciata la configurazione che va effettuata sulla base dell’hardware delle macchine impiegate :

$ cd /usr/src/
$ tar -xjvf kernel-source-2.6.8.tar.bz2
$ cd /usr/src/kernel-source-2.6.8
$ make menuconfig

Terminata questa fase, andranno creati i pacchetti relativi al kernel ed ai moduli DRBD :

$ make-kpkg --revision 1 --append-to-version rasca-3dv kernel_image
$ make-kpkg --revision 1 --append-to-version rasca-3dv modules_image
$ ls -1 /usr/src/
drbd0.7-module-2.6.8rasca-3dv_0.7.10-4+1_i386.deb
drbd0.7.tar.gz
kernel-image-2.6.8rasca-3dv_1_i386.deb
linux-source-2.6.8
linux-source-2.6.8.tar.bz2
modules

E di conseguenza installati :

$ dpkg -i kernel-image-2.6.8rasca-3dv_1_i386.deb drbd0.7-module-2.6.8rasca-3dv_0.7.10-4+1_i386.deb

Il sistema va avviato col nuovo kernel (vanno ignorati gli errori in fase di boot del demone DRBD in quanto non è stato ancora configurato). Per verificare che il sistema sia stato avviato col nuovo kernel è sufficiente lanciare il comando “uname -a” :

$ uname -a
Linux 3dv-ha-1 2.6.8rasca-3dv #1 PREEMPT Sat Jun 17 20:56:39 CEST 2006 i686 GNU/Linux

Il sistema è quindi pronto per la configurazione di DRBD. Come da specifiche, le interfacce presenti nel sistema sono 3, eth0 (Gigabit, PCI) collegata alla LAN, eth1 (Gigabit, PCI) collegata attraverso il cavo cross all’altra macchina e eth2 (Megabit, integrata nella scheda madre) scollegata :

$ ifconfig -a
eth0      Link encap:Ethernet  HWaddr 00:14:C1:0F:50:AF
          inet addr:192.168.0.8  Bcast:192.168.0.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:19841 errors:0 dropped:0 overruns:0 frame:0
          TX packets:32402 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:6882512 (6.5 MiB)  TX bytes:42354250 (40.3 MiB)
          Interrupt:177 Base address:0xe000

eth1      Link encap:Ethernet  HWaddr 00:14:C1:0F:50:AA
          inet addr:10.0.0.1  Bcast:10.0.0.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:3 errors:0 dropped:0 overruns:0 frame:0
          TX packets:3 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:218 (218.0 b)  TX bytes:218 (218.0 b)
          Interrupt:185

eth2      Link encap:Ethernet  HWaddr 00:15:F2:D0:FC:B9
          BROADCAST MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 b)  TX bytes:0 (0.0 b)
          Interrupt:193 Base address:0xa400

Il file di configurazione di DRBD è /etc/drbd.conf ed è diviso a blocchi. Per ogni risorsa esiste un blocco nominato “resource” contenente dei sotto-blocchi. Ciascuno dei blocchi si apre e si chiude con una parentesi graffa. Per le esigenze del progetto, la compilazione ideale è la seguente :

resource drbd0 {
  protocol C;
  incon-degr-cmd "echo '!DRBD! primario sui dati inconsistenti' | wall ; sleep 60 ; halt -f";

  startup {
    degr-wfc-timeout 120;
  }

  disk {
    on-io-error   detach;
  }

  net {
    timeout       80;
    connect-int   10;
    ping-int      10;
    ko-count      4;
    max-buffers   4096;
    max-epoch-size  2048;
  }

  syncer {
    rate 650M;
    group 0;
    al-extents 521;
  }

  on 3dv-ha-1 {
    device     /dev/drbd0;
    disk       /dev/md0;
    address    10.0.0.1:7788;
    meta-disk  internal;
  }

  on 3dv-ha-2 {
    device    /dev/drbd0;
    disk      /dev/md0;
    address   10.0.0.2:7788;
    meta-disk internal;
  }
}

Le opzioni del file sono auto esplicative ed attraverso la man page di drbd.conf è possibile conoscerne tutti i particolare (digitando “man drbd.conf”).
All’interno del blocco “resource” viene indicato il nome che la device DRBD avrà per il sistema ed il messaggio che il kernel riceverà in caso di malfunzionamento.
Il blocco “startup” contiene il tempo di attesa che in fase di boot il demone DRBD attenderà per ricevere notifica di esistenza da parte della macchina associata.
“disk” è il blocco contenente il tipo di comportamento che il demone dovrà assumere in caso di errori relativi alla device, nel caso descritto sarà “detach” ossia “Stacca”, “Sconnetti”.
Nel blocco “net” sono presenti le dichiarazioni relative al collegamento di rete tra le due macchine ossia il tempo che deve trascorrere tra un ping e l’altro (necessario per capire se l’altra macchina è in linea), la grandezza del buffer e così via.
Nel blocco “syncer” è contenuta una tra le opzioni più importanti per le performances, e cioè “rate”. Tale parametro infatti regola il numero massimo di byte per secondo che il demone utilizzerà per replicare i dati tra il computer master e lo slave. Nel caso illustrato tale parametro, in forza alle interfacce Gigabit con cui le due macchine sono collegate fra loro, è stato settato al massimo disponibile, ossia 650 MegaByte.
Gli ultimi due blocchi descrivono le due macchine impiegate nel RAID 1 e per ciascuna la device DRBD utilizzata, il filesystem locale condiviso, l’IP della macchina, la porta di ascolto del demone DRBD ed il tipo di meta-disk (interno).
Terminata la compilazione del file, che dovrà essere IDENTICO per ciascuna delle due macchine, si potrà procedere al riavvio del servizio DRBD su entrambi i nodi :

$ /etc/init.d/drbd restart

All’interno del file /var/log/syslog verranno riportate le fasi di attivazione del Network RAID 1 :

Jun 18 21:14:55 3dv-ha-1 kernel: drbd: module cleanup done.
Jun 18 21:14:55 3dv-ha-1 kernel: drbd: initialised. Version: 0.7.10 (api:77/proto:74)
Jun 18 21:14:55 3dv-ha-1 kernel: drbd: SVN Revision: 1743 build by phil@mescal, 2005-01-31 12:22:07
Jun 18 21:14:55 3dv-ha-1 kernel: drbd: registered as block device major 147
Jun 18 21:14:55 3dv-ha-1 kernel: drbd0: Creating state block
Jun 18 21:14:55 3dv-ha-1 kernel: klogd 1.4.1, ---------- state change ----------
Jun 18 21:14:55 3dv-ha-1 kernel: No module symbols loaded - kernel modules not enabled.
Jun 18 21:14:55 3dv-ha-1 kernel: drbd0: resync bitmap: bits=290333984 words=9072938
Jun 18 21:14:55 3dv-ha-1 kernel: drbd0: size = 1107 GB (1161335936 KB)
Jun 18 21:14:55 3dv-ha-1 kernel: drbd0: Assuming that all blocks are out of sync (aka FullSync)
Jun 18 21:15:00 3dv-ha-1 kernel: drbd0: 1161335936 KB now marked out-of-sync by on disk bit-map.
Jun 18 21:15:00 3dv-ha-1 kernel: drbd0: drbdsetup [3151]: cstate Unconfigured --> StandAlone
Jun 18 21:15:00 3dv-ha-1 kernel: drbd0: drbdsetup [3154]: cstate StandAlone --> Unconnected
Jun 18 21:15:00 3dv-ha-1 kernel: drbd0: drbd0_receiver [3155]: cstate Unconnected --> WFConnection
Jun 18 21:15:10 3dv-ha-1 kernel: drbd0: drbd0_receiver [3155]: cstate WFConnection --> WFReportParams
Jun 18 21:15:10 3dv-ha-1 kernel: drbd0: Handshake successful: DRBD Network Protocol version 74
Jun 18 21:15:10 3dv-ha-1 kernel: drbd0: Connection established.
Jun 18 21:15:10 3dv-ha-1 kernel: drbd0: I am(S): 0:00000001:00000001:00000001:00000001:00
Jun 18 21:15:10 3dv-ha-1 kernel: drbd0: Peer(S): 0:00000001:00000001:00000001:00000001:00
Jun 18 21:15:10 3dv-ha-1 kernel: drbd0: drbd0_receiver [3155]: cstate WFReportParams --> Connected
Jun 18 21:15:10 3dv-ha-1 kernel: drbd0: I am inconsistent, but there is no sync? BOTH nodes inconsistent!
Jun 18 21:15:10 3dv-ha-1 kernel: drbd0: Secondary/Unknown --> Secondary/Secondary

I due host avviati da DRBD sono connessi ma il Network RAID 1 non è ancora attivo. Lo si evince dal messaggio “I am inconsistent, but there is no sync?”. Questo perché i due dischi non sono mai stati sincronizzati. Abbiamo comunque la conferma che il primo nodo è primario, quindi ciò che rimane da fare è forzare la prima sincronizzazione attraverso il seguente comando sul nodo master :

$ drbdadm -- --do-what-I-say primary all

Su entrambi i nodi si può osservare lo stato della ricostruzione, visualizzando lo stato del Network RAID 1 contenuto nel file “drbd” della directory /proc, nella stessa maniera in cui veniva visualizzata la ricostruzione per i RAID creati con mdadm :

$ cat /proc/drbd
version: 0.7.10 (api:77/proto:74)
SVN Revision: 1743 build by phil@mescal, 2005-01-31 12:22:07
 0: cs:SyncSource st:Primary/Secondary ld:Consistent
    ns:54361636 nr:0 dw:0 dr:54378020 al:0 bm:3317 lo:27 pe:55 ua:4096 ap:0
        [>...................] sync'ed:  4.9% (1036021/1089109)M
        finish: 5:18:23 speed: 55,492 (54,036) K/sec

Lavorando con quantità di dati così ampie, la prima ricostruzione impiegherà poco più di quattro ore per completarsi :

$ cat /proc/drbd
version: 0.7.10 (api:77/proto:74)
SVN Revision: 1743 build by phil@mescal, 2005-01-31 12:22:07
 0: cs:SyncSource st:Primary/Secondary ld:Consistent
    ns:738278800 nr:0 dw:0 dr:738295184 al:0 bm:45060 lo:0 pe:6 ua:4096 ap:0
        [=============>......] sync'ed: 66.2% (368133/1089109)M
        finish: 1:53:34 speed: 55,288 (53,956) K/sec

Al termine di tale ricostruzione, lo stato del Network RAID 1 è il seguente :

$ cat /proc/drbd
version: 0.7.10 (api:77/proto:74)
SVN Revision: 1743 build by phil@mescal, 2005-01-31 12:22:07
 0: cs:Connected st:Primary/Secondary ld:Consistent
    ns:1115247744 nr:0 dw:0 dr:1115247744 al:0 bm:68070 lo:0 pe:0 ua:0 ap:0

Dal nodo master è quindi possibile creare un filesystem ext3 sulla neo-creata device :

$ mke2fs -j /dev/drbd0
mke2fs 1.37 (21-Mar-2005)
Etichetta del filesystem=
Tipo SO: Linux
Dimensione blocco=4096 (log=2)
Dimensione frammento=4096 (log=2)
145178624 inode, 290333984 blocchi
14516699 blocchi (5.00%) riservati per l'utente root
Primo blocco dati=0
8861 gruppi di blocchi
32768 blocchi per gruppo, 32768 frammenti per gruppo
16384 inode per gruppo
Backup del superblocco salvati nei blocchi:
        32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208,
        4096000, 7962624, 11239424, 20480000, 23887872, 71663616, 78675968,
        102400000, 214990848

Scrittura delle tavole degli inode: fatto
Creazione del journal (8192 blocchi): fatto
Scrittura delle informazioni dei superblocchi e dell'accounting del filesystem: fatto

Questo filesystem verrà automaticamente controllato ogni 30 mount, o
180 giorni, a seconda di quale venga prima. Usare tune2fs -c o -i per cambiare.

Ed infine montare il nuovo filesystem nella directory /store (sempre e solo sul nodo master) :

$ mount /dev/drbd0 /store

Attraverso il comando “df”, è possibile osservare lo stato del Network RAID 1 :

$ df -h
Filesystem         Dimens. Usati Disp. Uso% Montato su
/dev/hda2             9,2G 1001M  7,8G  12% /
tmpfs                 443M     0  443M   0% /dev/shm
/dev/drbd0            1,1T   33M  1,1T   1% /store

Ma per ottenere quanto stabilito all’inizio del progetto è necessario spingersi oltre, configurando heartbeat in modo che controlli il filesystem DRBD e ne condivida il contenuto via NFS e SAMBA, in alta affidabilità.
Su ciascuna delle due macchine andranno quindi configurati i due servizi insieme al demone heartbeat.

Configurazione di NFS

La configurazione di NFS va effettuata su entrambe le macchine, in quanto in caso di malfunzionamento di una di queste, l’altra attraverso heartbeat sarà in grado di continuare ad erogare il servizio.
Per installare il pacchetto nfs-kernel-server è sufficiente lanciare il comando :

$ apt-get install nfs-kernel-server

l’installazione di NFS, implica l’avvio del servizio. Ma in funzione del fatto che tale servizio sarà controllato da heartbeat, il demone va fermato :

$ /etc/init.d/nfs-kernel-server stop
Stopping NFS kernel daemon: mountd nfsd.
Unexporting directories for NFS kernel daemon...done.

E rimosso dall’avvio automatico durante il boot del sistema :

$ update-rc.d -f nfs-kernel-server remove
update-rc.d: /etc/init.d/nfs-kernel-server exists during rc.d purge (continuing)
 Removing any system startup links for /etc/init.d/nfs-kernel-server ...
   /etc/rc0.d/K80nfs-kernel-server
   /etc/rc1.d/K80nfs-kernel-server
   /etc/rc2.d/S20nfs-kernel-server
   /etc/rc3.d/S20nfs-kernel-server
   /etc/rc4.d/S20nfs-kernel-server
   /etc/rc5.d/S20nfs-kernel-server
   /etc/rc6.d/K80nfs-kernel-server

Il servizio NFS tipicamente registra le informazioni di lock dei file nella directory /var/lib/nfs. Nel caso in esame però tale servizio, in caso di malfunzionamento, potrebbe cambiare da una macchina all’altra. E’ facile capire come nel caso in cui un file venisse bloccato sulla macchina master (quindi con le informazioni di blocco scritte nella directory /var/lib/nfs della macchina master), se il servizio NFS effettuasse uno switch, tali informazioni non sarebbero più disponibili.
Pertanto, è necessario configurare la cartella dei lock sul filesystem condiviso.
Sulla macchina master quindi andrà copiata la cartella /var/lib/nfs in /store :

$ mv /var/lib/nfs /store/

Mentre sul nodo slave, tale directory andrà rimossa :

$ rm -rf /var/lib/nfs

Il vecchio path andrà infine collegato al nuovo su entrambi i sistemi :

$ ln -s /store/nfs /var/lib/nfs

Sul nodo slave NON esiste la cartella /store/nfs, ma esisterà nel momento in cui il servizio NFS (e quindi il filesystem DRBD) effettuerà lo switch.
Infine, nel file /etc/default/nfs-common, il parametro STATDOPTS andrà modificato così :

STATDOPTS="-n 3dv-ha"

Questa opzione è necessaria in quanto il demone che controlla gli stati del servizio NFS (STATD) associa gli stati che controlla al nome dell’host. Anche in questo caso, nel momento in cui la macchina effettuerà lo switch del servizio, il nome host cambierà. Con questa opzione STATD non farà confusione e assocerà gli stati sempre al nome host “virtuale” 3dv-ha.

L’ultima operazione riguarda la configurazione delle directory condivise nel file /etc/exports su entrambi i nodi :

/store/Progetti 192.168.0.0/255.255.255.0(rw,async)

In questo modo è garantito il permesso a qualsiasi host della rete 192.168.0 di montare in lettura e scrittura la cartella /store/Progetti.

Configurazione di SAMBA

Dopo aver aggiornato i repositories di apt come spiegato nel case study precedente, si può procedere con l’installazione degli ultimi pacchetti SAMBA disponibili :

$ apt-get install samba smbfs smbclient

La più semplice delle configurazioni (personalizzabile a seconda delle esigenze) del file /etc/samba/smb.conf potrebbe essere la seguente :

[global]
   workgroup = 3DVISION
   server string = %h server (Samba %v)
   dns proxy = no
   log file = /var/log/samba/log.%m
   max log size = 1000
   syslog = 0
   panic action = /usr/share/samba/panic-action %d
   encrypt passwords = true
   passdb backend = tdbsam guest
   obey pam restrictions = yes
   invalid users = root
   passwd program = /usr/bin/passwd %u
   passwd chat = *EntersnewsUNIXspassword:* %nn *RetypesnewsUNIXspassword:* %nn .
   load printers = no
   socket options = TCP_NODELAY

[Progetti]
   comment = Progetti
   browsable = yes
   path = /store/Progetti
   guest ok = no
   writable = no
   share modes = no
   write list = @3dvision
   create mask = 0770
   directory mask = 0770

Viene quindi garantito l’accesso in scrittura alla cartella “Progetti” (che è stata creata con maschera 770 ed appartiene all’utente “3dv_user”) a tutti gli utenti appartenenti al gruppo “3dvision” :

$ mkdir /store/Progetti
$ chown 3dv_user:3dvision /store/Progetti
$ chmod 770 /store/Progetti
$ ll /store/
totale 28
drwx------  2 root     root     16384 2006-06-19 04:01 lost+found
drwxr-xr-x  4 root     root      4096 2006-06-20 17:47 nfs
drwxrwx---  2 3dv_user 3dvision  4096 2006-06-20 17:52 Progetti

Anche per il servizio SAMBA, è necessario rimuovere l’avvio automatico al boot del sistema :

$ update-rc.d -f samba remove
update-rc.d: /etc/init.d/samba exists during rc.d purge (continuing)
 Removing any system startup links for /etc/init.d/samba ...
   /etc/rc0.d/K19samba
   /etc/rc1.d/K19samba
   /etc/rc2.d/S20samba
   /etc/rc3.d/S20samba
   /etc/rc4.d/S20samba
   /etc/rc5.d/S20samba
   /etc/rc6.d/K19samba

In questo modo anche il servizio SAMBA è configurato.

Configurazione di Heartbeat

L’ultima fase relativa al nostro progetto riguarda l’installazione di heartbeat :

$ apt-get install heartbeat

Per il quale sarà necessario aggiungere l’utente “cluster”, necessario per le interrogazioni sullo stato del cluster :

$ adduser cluster
Adding user `cluster'...
Adding new group `cluster' (1002).
Adding new user `cluster' (1002) with group `cluster'.
Creating home directory `/home/cluster'.
Copying files from `/etc/skel'
Enter new UNIX password:
Retype new UNIX password:
passwd: password updated successfully
Modifica delle informazioni relative all'utente cluster
Inserire il nuovo valore o premere INVIO per quello predefinito
        Nome completo []:
        Stanza n° []:
        Numero telefonico di lavoro []:
        Numero telefonico di casa []:
        Altro []:
Is the information correct? [y/N] y

Il file di configurazione di heartbeat è /etc/ha.d/ha.cf e per il nodo master sarà il seguente :

logfacility daemon
keepalive 1
deadtime 14
warntime 7
initdead 120
udpport 694
baud 19200
serial /dev/ttyS0
ucast eth1 10.0.0.2
ucast eth0 192.168.0.9
auto_failback off
watchdog /dev/watchdog
node    3dv-ha-1
node    3dv-ha-2
ping 192.168.0.69
respawn cluster /usr/lib/heartbeat/ipfail
apiauth ipfail gid=cluster uid=cluster
deadping 30
logfile /var/log/ha.log

Senza studiare a fondo ciascuna delle opzioni, ciò che interessa di più sono i parametri “ucast” che dovranno variare dal nodo master al nodo slave, in quanto rappresentano gli indirizzi IP attraverso i quali avverrà lo scambio delle informazioni per l’alta affidabilità (l’heartbeat appunto o “battito cardiaco”). Tali opzioni infatti sul nodo slave saranno esattamente l’opposto :

ucast eth1 10.0.0.1
ucast eth0 192.168.0.8

Heartbeat necessita per la sicurezza della creazione di una chiave di autenticazione :

$ dd if=/dev/urandom count=4 2>/dev/null | md5sum | cut -c1-32
e0fb55565622e3a893a808ee16f70538

Questo comando, da eseguire sulla sola macchina master, produrrà un output il cui contenuto andrà immesso nel file /etc/ha.d/authkeys su entrambe le macchine, con questa struttura :

auth 1
1 sha1 e0fb55565622e3a893a808ee16f70538

Su questo file andranno settati i permessi e la proprietà all’utente cluster :

$ chmod 600 /etc/ha.d/authkeys
$ chown cluster:cluster /etc/ha.d/authkeys

Rimangono quindi da creare due file su entrambi i nodi : il primo nominato “/etc/heartbeat/resource.d/sleep” con questo contenuto :

sleep $1

La cui funzione sarà quella di immettere una pausa (della durata del parametro passato) durante lo switch del servizio. Tale pausa eviterà di incorrere nell’errore “Stale NFS file handle” (per il quale esiste ampia documentazione in internet) che potrebbe influenzare il regolare funzionamento del servizio.
Il secondo file da creare è /etc/heartbeat/resource.d/killnfsd con questo contenuto :

killall -9 nfsd

Che permetterà ad heartbet durante lo switch del servizio di uccidere eventuali processi NFS residui non più controllati.
A questi script appena creati vanno assegnati i permessi di esecuzione :

$ chmod 755 /etc/heartbeat/resource.d/killnfsd
$ chmod 755 /etc/heartbeat/resource.d/sleep

Come ultimo passo per la configurazione, va creato il file /etc/ha.d/haresources, all’interno del quale verranno dichiarate le risorse condivise da heartbeat :

3dv-ha-1 IPaddr::192.168.0.10/24/eth0 drbddisk::drbd0 Filesystem::/dev/drbd0::/store::ext3 killnfsd nfs-common nfs-kernel-server samba sleep::3

La struttura del file è molto semplice, viene indicato il nodo master, ossia 3dv-ha-1, l’indirizzo IP virtuale a cui i servizi risponderanno ed i servizi stessi, cioè DRBD, NFS e SAMBA insieme agli script di controllo.
Heartbeat è quindi pronto ad essere avviato :

$ /etc/init.d/heartbeat start

E ne si può seguire l’evoluzione nel file /var/log/ha.log :

$ tail -f /var/log/ha.log
heartbeat: 2006/06/20_18:34:07 info: Running /etc/ha.d/rc.d/ip-request-resp ip-request-resp
heartbeat: 2006/06/20_18:34:07 received ip-request-resp IPaddr::192.168.0.10/24/eth0 OK yes
heartbeat: 2006/06/20_18:34:07 info: Acquiring resource group: 3dv-ha-1 IPaddr::192.168.0.10/24/eth0 drbddisk::drbd0 Filesystem::/dev/drbd0::/store::ext3 killnfsd nfs-common nfs-kernel-server samba sleep::3
heartbeat: 2006/06/20_18:34:07 info: Running /etc/ha.d/resource.d/IPaddr 192.168.0.10/24/eth0 start
heartbeat: 2006/06/20_18:34:07 info: /sbin/ifconfig eth0:0 192.168.0.10 netmask 255.255.255.0   broadcast 192.168.0.255
heartbeat: 2006/06/20_18:34:07 info: Sending Gratuitous Arp for 192.168.0.10 on eth0:0 [eth0]
heartbeat: 2006/06/20_18:34:07 /usr/lib/heartbeat/send_arp -i 1010 -r 5 -p /var/lib/heartbeat/rsctmp/send_arp/send_arp-192.168.0.10 eth0 192.168.0.10 auto 192.168.0.10 ffffffffffff
heartbeat: 2006/06/20_18:34:07 info: Running /etc/ha.d/resource.d/drbddisk drbd0 start
heartbeat: 2006/06/20_18:34:07 info: Running /etc/ha.d/resource.d/Filesystem /dev/drbd0 /store ext3 start
heartbeat: 2006/06/20_18:34:08 info: Running /etc/ha.d/resource.d/killnfsd  start
heartbeat: 2006/06/20_18:34:08 ERROR: Return code 1 from /etc/ha.d/resource.d/killnfsd
heartbeat: 2006/06/20_18:34:08 info: Running /etc/init.d/nfs-common  start
heartbeat: 2006/06/20_18:34:08 info: Running /etc/init.d/nfs-kernel-server  start
heartbeat: 2006/06/20_18:34:08 info: Running /etc/init.d/samba  start
heartbeat: 2006/06/20_18:34:11 info: Running /etc/ha.d/resource.d/sleep 3 start

L’unico errore rilevato (“ERROR: Return code 1 from /etc/ha.d/resource.d/killnfsd”) si può ignorare, in quanto non esistono processi residui per NFS e l’esito dell’operazione “killall” è comunque coerente.

Per effettuare un test, da una macchina remota, è possibile montare lo share in NFS :

$ mount -t nfs 192.168.0.10:/store/Progetti /mnt/

Se l’esito del comando mount sarà positivo, si potrà provare a creare un file all’interno dello share:

$ ls -la /mnt/
$ touch /mnt/test-ha

Per effettuare una prova di corretto failover basterà spegnere il nodo master e verificare che lo slave prenda il suo posto e sia quindi altamente affidabile.
Mettendosi “in ascolto” sul file di log della macchina slave e spegnendo il nodo master si può controllare quanto succede :

$ tail -f /var/log/ha.log
heartbeat: 2006/06/20_18:39:51 info: Received shutdown notice from '3dv-ha-1'.
heartbeat: 2006/06/20_18:39:51 info: Resources being acquired from 3dv-ha-1.
heartbeat: 2006/06/20_18:39:51 info: acquire local HA resources (standby).
heartbeat: 2006/06/20_18:39:51 info: local HA resource acquisition completed (standby).
heartbeat: 2006/06/20_18:39:51 info: Standby resource acquisition done [all].
heartbeat: 2006/06/20_18:39:51 info: No local resources [/usr/lib/heartbeat/ResourceManager listkeys 3dv-ha-2] to acquire.
heartbeat: 2006/06/20_18:39:51 info: Running /etc/ha.d/rc.d/status status
heartbeat: 2006/06/20_18:39:51 info: Taking over resource group IPaddr::192.168.0.10/24/eth0
heartbeat: 2006/06/20_18:39:51 info: Acquiring resource group: 3dv-ha-1 IPaddr::192.168.0.10/24/eth0 drbddisk::drbd0 Filesystem::/dev/drbd0::/store::ext3 killnfsd nfs-common nfs-kernel-server samba sleep::3
heartbeat: 2006/06/20_18:39:51 info: Running /etc/ha.d/resource.d/IPaddr 192.168.0.10/24/eth0 start
heartbeat: 2006/06/20_18:39:51 info: /sbin/ifconfig eth0:0 192.168.0.10 netmask 255.255.255.0   broadcast 192.168.0.255
heartbeat: 2006/06/20_18:39:51 info: Sending Gratuitous Arp for 192.168.0.10 on eth0:0 [eth0]
heartbeat: 2006/06/20_18:39:51 /usr/lib/heartbeat/send_arp -i 1010 -r 5 -p /var/lib/heartbeat/rsctmp/send_arp/send_arp-192.168.0.10 eth0 192.168.0.10 auto 192.168.0.10 ffffffffffff
heartbeat: 2006/06/20_18:39:51 info: Running /etc/ha.d/resource.d/drbddisk drbd0 start
heartbeat: 2006/06/20_18:39:51 info: Running /etc/ha.d/resource.d/Filesystem /dev/drbd0 /store ext3 start
heartbeat: 2006/06/20_18:39:51 info: Running /etc/ha.d/resource.d/killnfsd  start
heartbeat: 2006/06/20_18:39:51 ERROR: Return code 1 from /etc/ha.d/resource.d/killnfsd
heartbeat: 2006/06/20_18:39:52 info: Running /etc/init.d/nfs-common  start
heartbeat: 2006/06/20_18:39:52 info: Running /etc/init.d/nfs-kernel-server  start
heartbeat: 2006/06/20_18:39:52 info: Running /etc/init.d/samba  start
heartbeat: 2006/06/20_18:39:55 info: Running /etc/ha.d/resource.d/sleep 3 start
heartbeat: 2006/06/20_18:39:58 info: /usr/lib/heartbeat/mach_down: nice_failback: foreign resources acquired
heartbeat: 2006/06/20_18:39:58 info: mach_down takeover complete.
heartbeat: 2006/06/20_18:39:58 info: mach_down takeover complete for node 3dv-ha-1.
heartbeat: 2006/06/20_18:40:06 WARN: node 3dv-ha-1: is dead
heartbeat: 2006/06/20_18:40:06 info: Dead node 3dv-ha-1 gave up resources.
heartbeat: 2006/06/20_18:40:23 info: Link 3dv-ha-1:eth1 dead.
heartbeat: 2006/06/20_18:40:23 info: Link 3dv-ha-1:eth0 dead.

Le due righe :

heartbeat: 2006/06/20_18:39:58 info: mach_down takeover complete.
heartbeat: 2006/06/20_18:39:58 info: mach_down takeover complete for node 3dv-ha-1.

confermano che il failover è stato eseguito con successo.
Per il client che montava la cartella remota tutto si è svolto in maniera trasparente, ed il mount point risponde a dovere :

$ ls /mnt/
test-ha

Stessi test possono essere effettuati per SAMBA.
E’ da notare che nel momento in cui si accenderà nuovamente il nodo master, ad erogare il servizio sarà sempre il nodo slave che cederà le risorse solo in caso di spegnimento o di rottura di componenti hardware.

Anche la descrizione di questo progetto viene conclusa con il giudizio della società : “Questo tipo di sistema ci ha permesso di memorizzare la totalità dei dati che gestiamo e di avere la sicurezza nella ridondanza dei dati. A questo si aggiunge il risparmio sensibile dettato dall’hardware impiegato.” – Dario Colombo, Amministratore Delegato di 3Dvision

Conclusioni

Le potenzialità offerte dalla gestione del RAID software da parte del kernel Linux sono notevoli e questa lunga panoramica lo ha dimostrato. Quello che rimane da fare è cercare di spingere il più possibile le aziende a sperimentare queste soluzioni, perché dopo la logica diffidenza iniziale, rimane solo la soddisfazione di aver fatto una scelta che ha portato un incremento della produttività, un risparmio ed un sistema al passo con i tempi.

Bibliografia essenziale

“The Software-RAID HOWTO” di Jakob Østergaard ed Emilio Bueso http://www.tldp.org/HOWTO/Software-RAID-HOWTO.html

“$ man mdadm”

“DRBD”
http://www.drbd.org/

“DRBD : Linux HA”
http://linux-ha.org/DRBD

“$ man drbd.conf”

Ringraziamenti

Questo documento esiste grazie anche ad alcune persone che mi hanno aiutato nei momenti critici. Grazie quindi a Lorenzo Panarello per le revisioni, al Morby per i consigli sull’applicazione pratica dei RAID ed a mia moglie per la pazienza, in quanto credo che ormai in fatto di RAID ne sappia più di me.

Da sempre appassionato del mondo open-source e di Linux nel 2009 ho fondato il portale Mia Mamma Usa Linux! per condividere articoli, notizie ed in generale tutto quello che riguarda il mondo del pinguino, con particolare attenzione alle tematiche di interoperabilità, HA e cloud.
E, sì, mia mamma usa Linux dal 2009.

Tags: , , , , , , ,
